雙質體振動給料機

雙質體慣性振動給料機，其學名為雙質體慣性振動喂料機，以不燒電機著稱。雙質體慣性振動給料機在生產過程中，可把塊狀、顆粒狀物料從貯倉中均勻、定時、連續地給到受貨裝置中去，廣泛應用於冶金、煤炭、化工、建材、電力等行業的塊狀、料狀、粉狀不同物料的給料係統中。

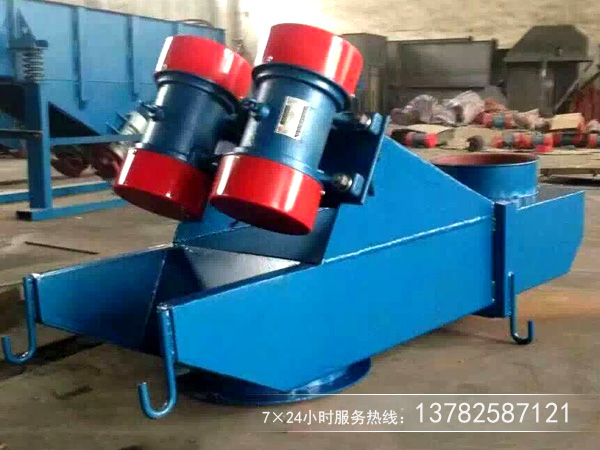

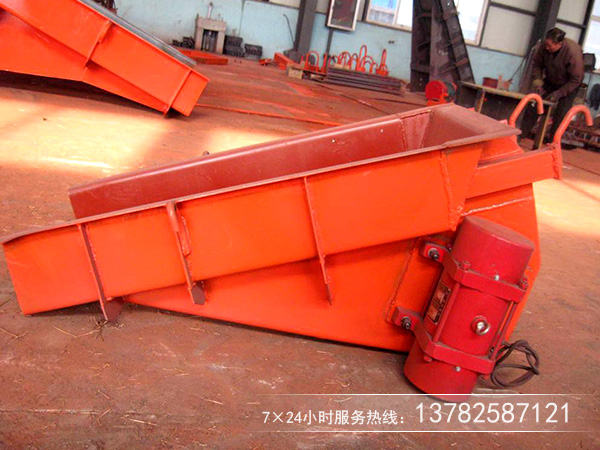

真機圖片

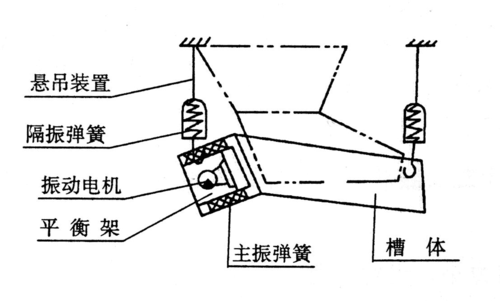

原理結構圖

1、XZG型雙質體振動給料機的結構及工作原理
  XZG型振動給料機結構緊湊簡單：由四部分組成：
  A、吊掛減振裝置：（或座式隔振裝置）是承受給料機上全部負荷的部件，其中裝有可調節吊杆長短的調節裝置，還裝有為了減少運力負荷基礎產生過大衝擊力的螺旋彈簧。
  B、激振器：（如圖）是本機有核心，它由振動電機，平衡架、橡膠剪切彈簧和上下壓板組成，激振部通過螺栓與槽體連接。
  C、振動槽體：是由鋼板配焊框形加強力筋板製成，即減輕了重量，又有足夠的彈度和一定的使用壽命。
  
  D、閘門漏鬥：儲料倉到振動給料機中間聯結的機構，閘門可起到封閉料倉作用以備設備維修時使用，閘門可為電動、電液、手動式等。
  2、工作原理：
  主振彈簧采用橡膠剪切彈簧，其彈簧上下鋼板分別與平衡體和上下壓板聯接。當電機偏心給力時把力傳到主振剪切彈簧，在由主振彈簧剪切給力與壓板通過左右側板給槽體，使給料機在近共振情況下振動，由於彈性給力所需功率小，激振力也小，彈力小、振幅大，使給料機延長壽命，能充分把物料拋起，實現大的給料量。

使用優勢

a、該機型給料時可滿足長期連續或間斷運行要求（電機選用連續工作製或間斷工作製），該機所需激振力小、衝擊小、運行平穩、振幅穩定、啟動快、停車迅速、維修工作量小。
b、設備所需電機容量小，電能消耗小，長期使用電機不易燒壞，操作方便。
c、設備結構緊湊，能達到合理的密封，給料時無漏料、灑料現象，封閉後粉塵極少。
d、設備噪聲低。
e、激振器整體性好，無任何外接聯配件，無質對軸承，連接槽體。
f、可選擇380V、660V振動電機與變頻器配套達到遠程集控，便於現代化管理。

技術參數表

型號	槽型尺寸 (寬×長×高) mm	生產率 (噸/小時)		給料 粒度 mm	振動 頻率	振幅 mm	電流 A	電壓 V	功率 KW	外形尺寸 (寬×長×高) mm	設備 重量 kg
		平	-100
XZG1	200×600×100	5	10	50	1000	2	0.32	380	0.2	350×970×700	70
XZG2	300×800×120	10	20	50	1000	2.5	0.4	380	0.2	350×1140×740	140
XZG3	400×900×150	20	50	70	1000	2.5	0.62	380	0.2	390×1185×840	200
XZG4	500×1100×200	50	100	100	1000	3	1.24	380	0.45	640×1570×850	350
