拍擊篩介紹

拍擊篩是一種利用拍擊網架起到篩分的篩，該篩處理量較少，說以一般用於部門科研、生產、實驗室，對物料進行篩分檢測，適用於普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查。檢驗篩是實驗室的常用檢測儀器之一結構主要由機座、篩具與傳動機構等部分組成。

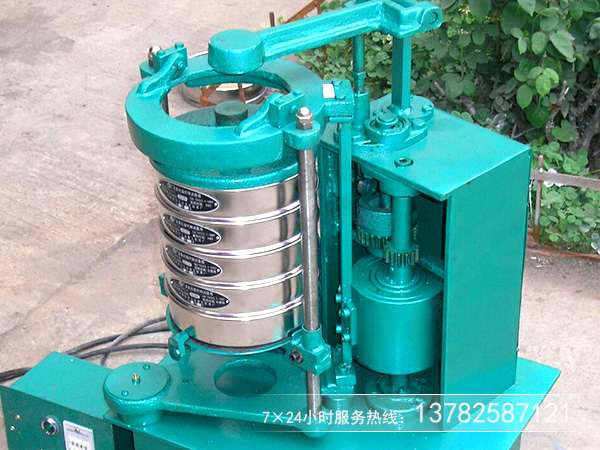

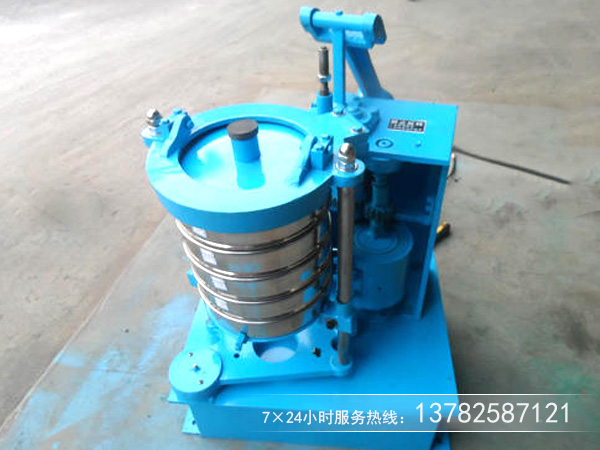

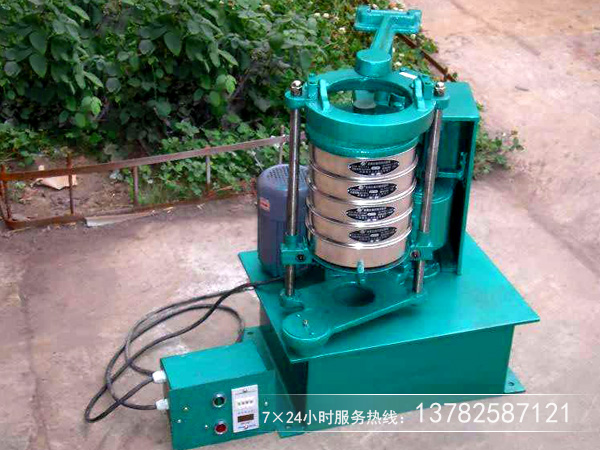

真機圖片

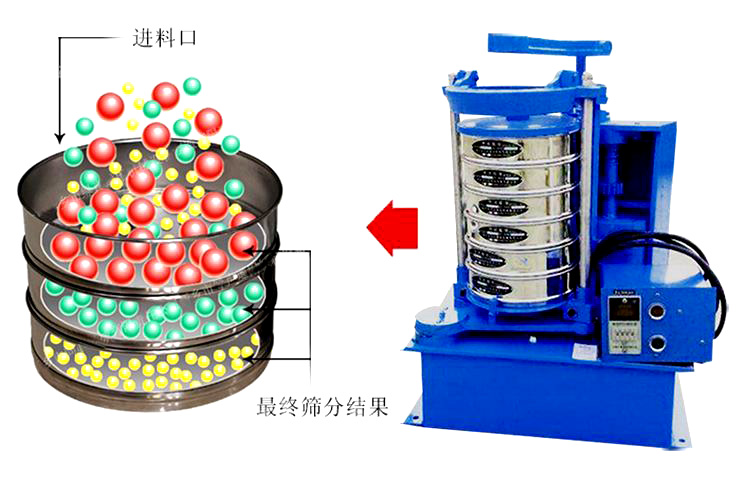

結構工作原理

電機帶動齒輪通過同步帶傳動到主軸上，經齒輪變速後主軸按要求的轉速轉動，主軸帶動偏心輪使滑板做往複運動，帶動安裝在滑板托盤中的試驗篩左右搖動，同時主軸帶動頂杆齒輪轉動，變速後頂杆齒輪通過凸輪頂擊頂杆，頂杆使拍錘上下拍擊試驗篩上蓋，使得試驗篩、分樣篩中的物料往複和上下振動，使小於標準試驗篩篩麵網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內隻留相同粒度的物料。達到不同粒度的分離並確定此物料的粒度組成。

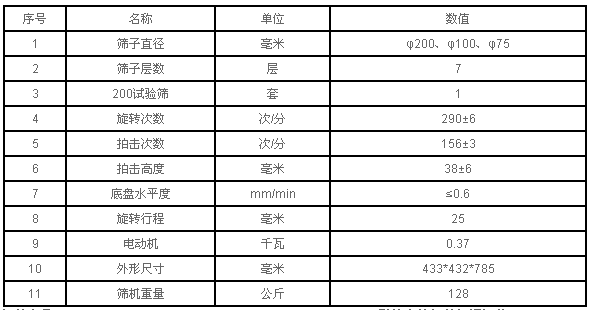

技術參數表

使用說明書

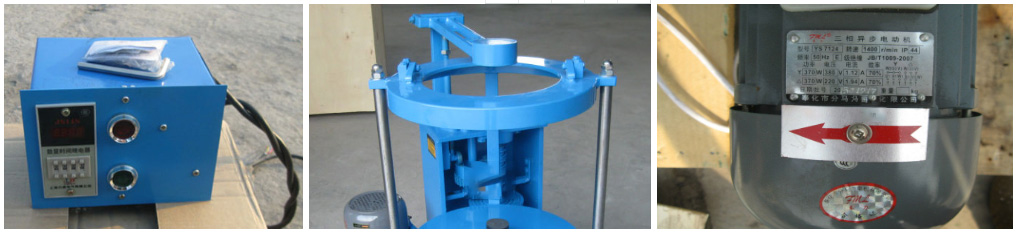

1．電機轉動方向必須按箭頭所指方向轉動（三相電機）（因采用凸輪頂擊頂杆，方向反會別住，無法轉動）。
檢查電機轉動方向方法：開機前提起頂杆，再開機，此時檢查電機轉動方向，如不對可將三相中的兩相交換線頭後再試。確定方向正確後再正常使用。
2．設備運轉前須固定。固定采用地腳螺絲固定，可采用膨脹螺絲將設備固定在水泥地麵上。
3．安裝試驗篩：鬆開托盤緊固螺絲，將托盤向下移動，裝入裝好物料的標準試驗篩（分樣篩、標準篩），然後托起托盤至合適位置，擰緊緊固螺絲，蓋好翻蓋，放下錘鐵後，定好時間即可開機。采用100、75夾具可使用相應尺寸套篩，特殊尺寸可定製。
4．設備帶有定時裝置，用戶可調節使用時間，開機後到時自動停機。調節時間前兩位為分鍾，後兩位為秒。用戶可根據自己需要調節運行時間。
5．設備拍擊高度出廠前以調好，用戶如有需要也可鬆開緊固螺母，調節頂杆頭螺紋升高或降低至合適位置後，再將螺母背死
6．上下滑板、加油嘴、等應定期加油。
